Магнитный блок
Две секции Ø120 × 50 мм, 8 полюсов, общий вал. Геометрия и магнитная система проходят расчётную проверку.
ПРИКЛАДНОЕ ИССЛЕДОВАНИЕ / ПРОМЫШЛЕННЫЙ ИНЖИНИРИНГ
R&D · ПРОТОТИПСначала
измеряем.
Потом поднимаем.
Яснокор — малая технологическая компания. Мы разрабатываем измерительный стенд и исследуем управляемый магнитодинамический подвес над подготовленной проводящей поверхностью.
- КОНФИГУРАЦИЯ СТЕНДА
- 2 секции
- ЦЕЛЕВАЯ ЧАСТОТА
- 3000 об/мин
- РАБОЧИЙ ХОД
- 170 мм
- СТАТУС ДАННЫХ
- Параметры уточняются расчётом и экспериментом. Сайт не заявляет серийную готовность изделия.
СТЕНД×ИЗМЕРЕНИЕ×МОДЕЛЬ×РЕШЕНИЕ

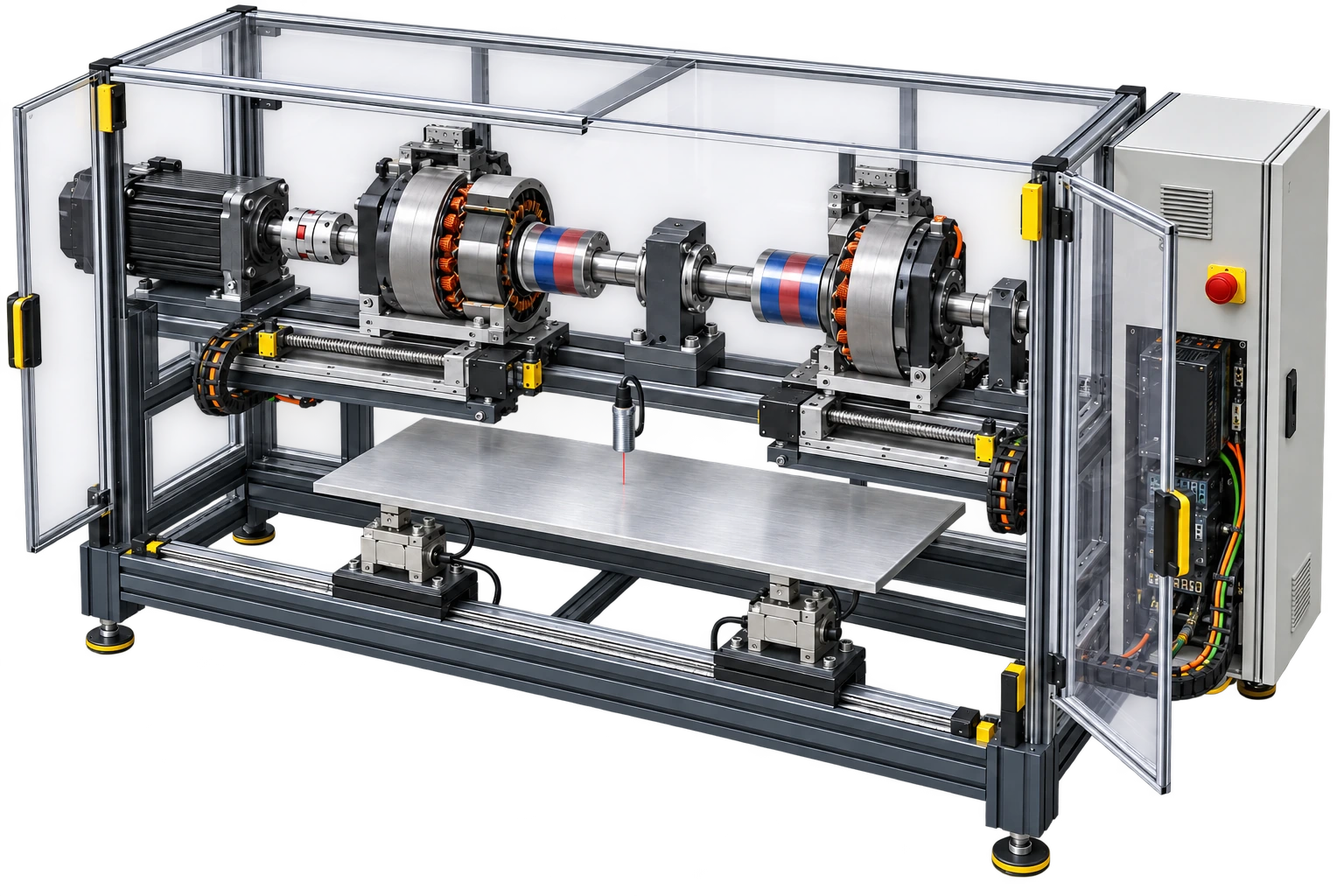

01 / ИЗМЕРИТЕЛЬНЫЙ СТЕНДMVP-120-MEASUREMENT
Стенд, который превращает
гипотезу в данные.
Закрытая испытательная установка для исследования силы, тепловых режимов, вибрации, зазора и динамики магнитных секций. Архитектура стенда отделена от архитектуры конечного изделия.
Измерительная цепочка
Сила, момент, зазор, вибрация, скорость, ток, напряжение и температура на общей временной шкале.
Управляемый эксперимент
Позиционирование секций, заданный режим вращения, межблокировки, аварийный останов и фиксация результатов.
Безопасная зона
Расчётное ограждение, контроль доступа и отказобезопасная остановка для испытаний до 3000 об/мин.

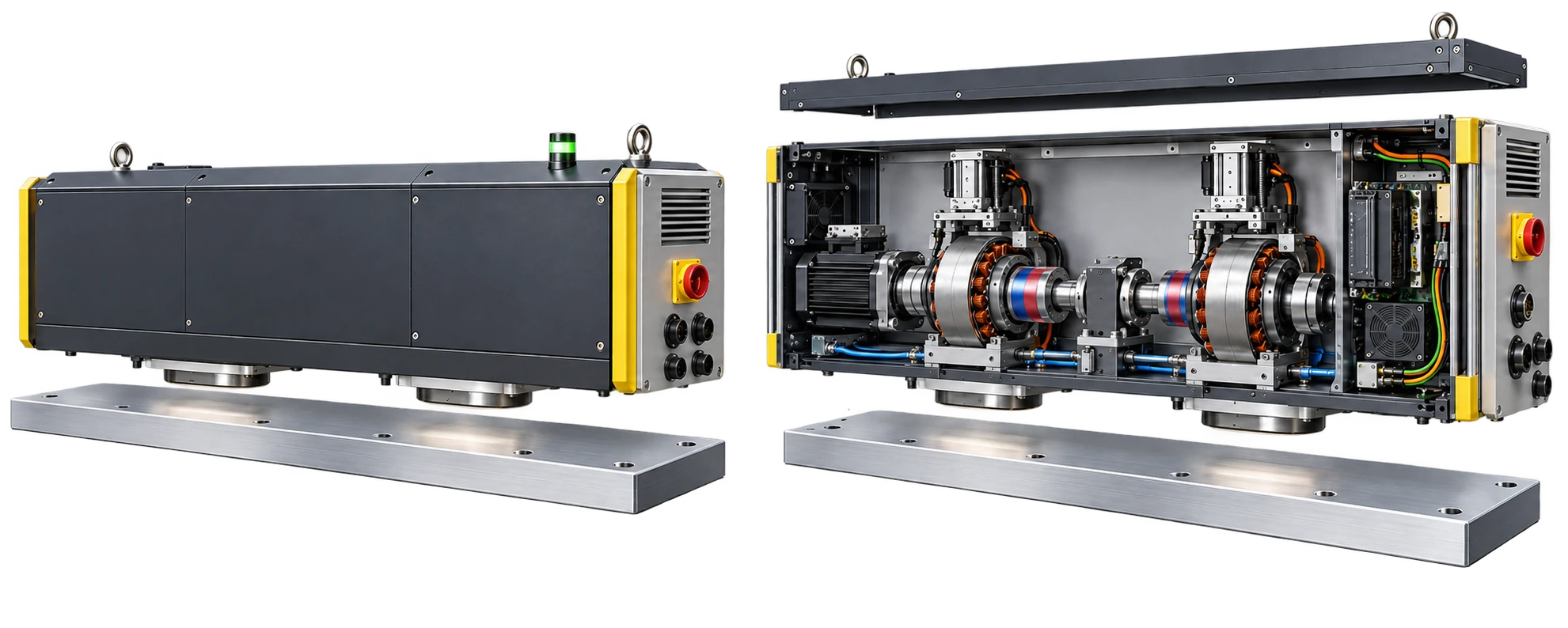

02 / ИНЖЕНЕРНОЕ РЕШЕНИЕMAGLIFT MODULE
Не свободный полёт.
Управляемая опора.
Проектируемая бесконтактная опора для стационарных платформ и испытательных установок. Вращающиеся магниты взаимодействуют с токами в подготовленном проводящем основании.
ФОКУС РАЗРАБОТКИ
Переходы, тепло
и безопасная посадка.
- 01Подъём без разгона платформы
Поле меняется за счёт вращения магнитных секций; поступательное движение не является условием подъёма.
- 02Подготовленное основание
Проводящие слои, локальное охлаждение, контроль температуры и расхода теплоносителя.
- 03Контролируемая посадка
Механические опоры принимают нагрузку до разрешения бесконтактного режима и при исчезновении поддержки.
03 / ИССЛЕДОВАТЕЛЬСКАЯ ПРОГРАММАРАСЧЁТ → СТЕНД → ВЕРИФИКАЦИЯ
Малая компания.
Большая инженерная задача.
Яснокор ведёт прикладное исследование в области промышленного инжиниринга: формулирует гипотезу, проектирует измерительную систему, собирает данные и только затем фиксирует параметры решения.
Что важноРасчётные и целевые значения на этой странице не являются результатами сертификационных испытаний.
ИЗМЕРЯЕМЫЕ КАНАЛЫ
Не эффект.
Система доказательств.
FN
Нормальная силаточный и грубый диапазоны
M
Моментнагрузка и переходные процессы
g
Рабочий зазорположение и устойчивость
T
Температураобмотки, опоры, основание
U/I
Энергияэлектрические режимы секций
V
Вибрациядве точки контроля
ТЕКУЩИЙ РУБЕЖ
M09Инженерный пакет до изготовления.
Расчёты силы, момента и тепла, интерфейсные чертежи, спецификация, план FAT и границы ответственности поставщиков.
- 74 маршрутные позиции
- 20 интерфейсов
- 14 проверок приёмки
04 / АРХИТЕКТУРАСТЕНД + МОДУЛЬ + ПОВЕРХНОСТЬ

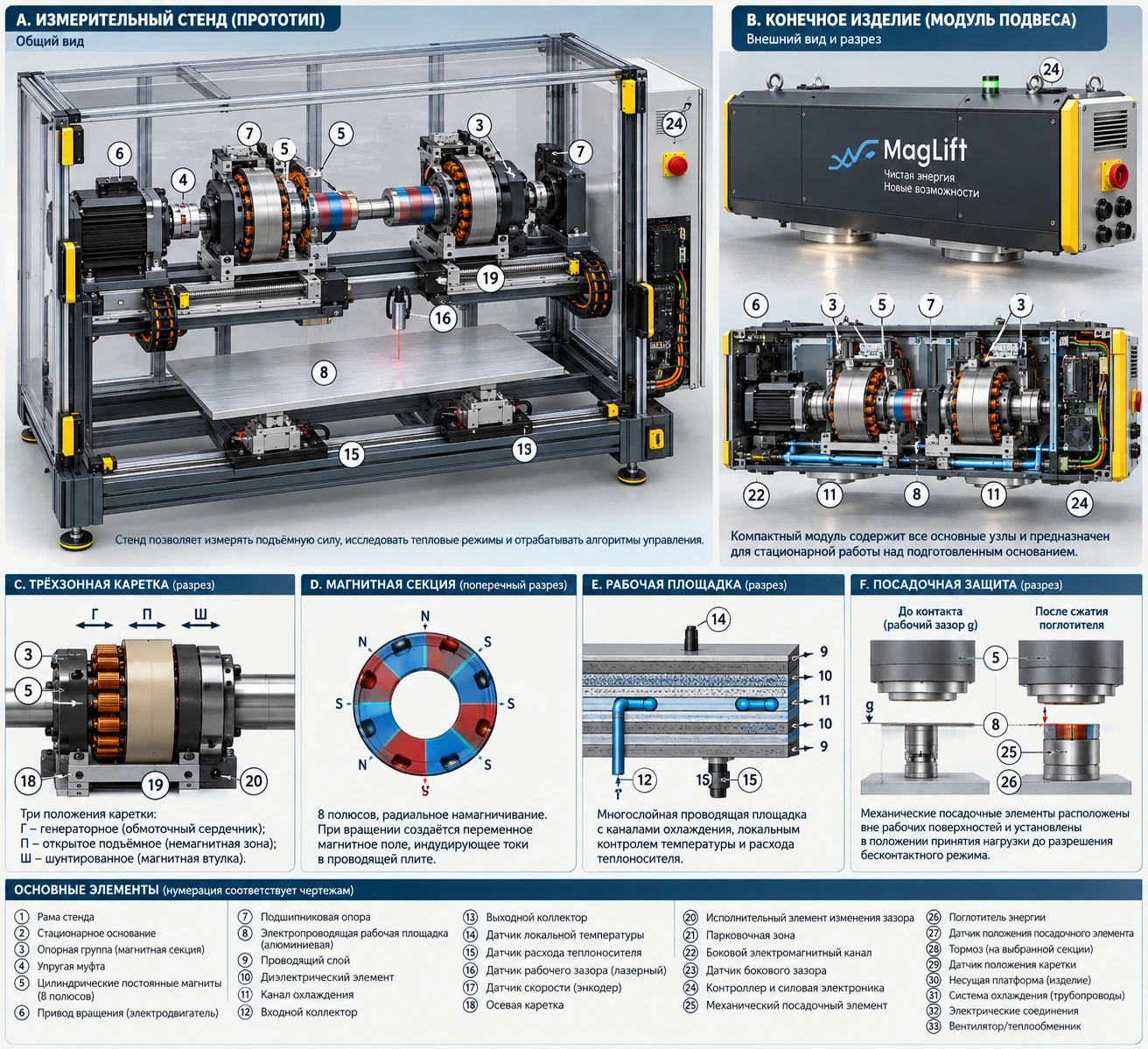

ТЕХНИЧЕСКИЙ АТЛАС
Одна физика.
Две архитектуры.
Стенд нужен для измерений и доступа к узлам. Конечный модуль — для компактной установки над подготовленным основанием. Между ними нельзя ставить знак равенства: испытания должны определить допустимые режимы, теплоотвод и логику переходов.
Открыть техническую брошюру, PDF ↗
05 / ПУТЬ ВЕРИФИКАЦИИПОЭТАПНОЕ СНИЖЕНИЕ РИСКА
От расчёта
к опытному проекту.
Каждый следующий этап начинается после измеримого результата предыдущего. Такой порядок отделяет исследовательскую гипотезу от инженерного обещания.
РАСЧЁТ И ИНТЕРФЕЙСЫ
Определить границы
Силы, момент, нагрев, критические режимы, вал, опоры, магнитная система и совместимость узлов.
Текущий этапСТЕНДОВАЯ СБОРКА
Собрать измерение
Рама, защита, привод, секции, площадка, шкаф, датчики и единая временная шкала данных.
ПодготовкаЭКСПЕРИМЕНТ
Проверить режимы
Сила и зазор, тепло, потери, вибрация, динамика перехода и безопасная остановка.
После FAT стендаОПЫТНЫЙ МОДУЛЬ
Интегрировать решение
Компактная компоновка, подготовленное основание, контроллер, охлаждение и посадочная защита.
По результатам испытанийГРАНИЦЫ ЗАЯВЛЕНИЯ
Что мы утверждаем.
И чего не утверждаем.
Исследуется управляемый магнитодинамический подвес
С вращающимися магнитными секциями, охлаждаемым проводящим основанием, контролем состояния и посадочной защитой.
Создаётся измерительный стенд
Его задача — проверить силу, тепловой режим, устойчивость, энергопотребление и алгоритмы управления.
Свободный полёт не заявляется
Внешнее подготовленное основание обязательно. Грузоподъёмность, ресурс и энергетика требуют испытаний.
Концепт не равен серийному изделию
Внешний вид, компоновка и параметры будут меняться по результатам расчётов и стендовой верификации.
ПАРТНЁРСТВО ДЛЯ ОПЫТНОГО ПРОЕКТА
ЧЕБОКСАРЫ · РОССИЯЕсть компетенция
для сложного узла?
↗info@yasnocore.ru
Ищем партнёров по магнитным системам, приводам, измерению, промышленной автоматике, охлаждению и изготовлению опытных установок.
